ترانسفورماتور ۱۶۰KVA کم تلفات ردیف ۲۰kV160KVA transformer with low loss of 20kV row

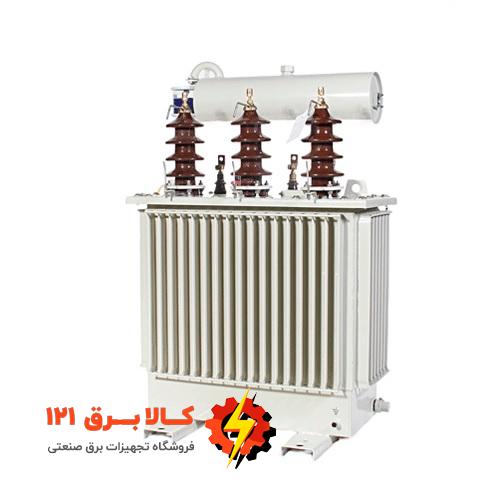

ترانسفورماتور ۱۶۰kVA سه فاز کم تلفات ‘AB ایران ترانسفو

ترانسفورماتور کم تلفات ۱۶۰kVA ولتاژ ۲۰kV (یا نسبت ولتاژ ۲۰-۰.۴ kV) ایران ترانسفو در دسته ترانسفورماتور های توزیع روغنی سه فاز با منبع انبساط و توان پایین قرار دارد.

منحنی بار، دمای متوسط محیط و حداکثر ارتفاع از سطح دریا تاثیر مستقیم بر گرم کردن ترانس و در نتیجه کاهش طول عمر ترانس دارند.

از جمله تغییراتی که ترانس های کم تلفات نسبت به ترانس های نرمال داشته اند می توان به افزایش حداکثر دمای محیط از ۴۰ به ۴۵ درجه، کاهش به طور متوسط ۲۰ درصد تلفات بی باری و تلفات بار و استفاده از روغن جدید بر اساس آخرین نسخه استاندارد IEC 60296 جهت خنک سازی مطلوب تر ترانس اشاره نمود.

از مزایای محصولات کم تلفات میتوان به کاهش تلفات، افزایش راندمان، افزایش طول عمر ترانسفورماتور، کاهش تلفات شبکه های بالادستی، کاهش تقاضای توان الکتریکی، بازگشت سرمایه بین 18 تا 24 ماه نام برد. عملکرد صحیح، طول عمر بالا، کیفیت محصولات، شبکه گسترده و منظم خدمات پس از فروش، در دسترس بودن از جمله مواردی است که محصولات تولیدی شرکت ایران ترانسفو را از دیگر تولید کنندگان ترانس، متمایز ساخته است.

ترانس برق ۱۶۰ کاوا کم تلفات مناسب برای نصب در فضای بسته یا فضای باز و روی تیر است.

تجهیزات این ترانس شامل رطوبت گیر نیم کیلویی، شیر تخلیه و نمونه برداری روغن DIN42551 ، روغن نمای مغناطیسی و کلید تنظیم ولتاژ سه حالته است.

همچنین این ترانس فاقد چرخ، رله بوخهلتس و ترمومتر است اما محل نصب ترمومتر در این ترانس تعبیه شده است (محل نصب ترمومتر از قدرت ۲۰۰ کیلو ولت آمپر به بالا و محل نصب رله بوخهلتس از قدرت ۳۱۵ کیلو ولت آمپر به بالا پیش بینی شده است).

لازم بذکر است بر اساس درخواست متقاضی، تمام تجهیزات ترانسفورماتور بطور سفارشی قابل نصب روی ترانس هستند.

ابعاد و مشخصات ترانس توزیع ۱۶۰kVA ایران ترانسفو ولتاژ ۲۰kV :
توان ترانسفورماتور تا ۴۰۰ کیلو ولت آمپر
مطابق با استاندارد IEC600-76
ترانسفورماتور از نوع کاهنده ولتاژ
فرکانس:۵۰ Hz
مخزن کنسرواتوری
ارتفاع محل نصب:۱۰۰۰متر از سطح دریاهای آزاد
حداکثر دمای محیط: ۴۵oC
فام رنگ:RAL7038
سیستم خنک کنندگی: ONAN
روغن مطابق با استاندارد IEC60296
افزایش دمای ماکزیمم روغن 55 درجه سانتیگراد و افزایش دمای متوسط سیم پیچی 60 درجه سانتیگراد
تلرانس تلفات و امپدانس اتصال کوتاه مطابق استاندارد IEC 60076
سطح آلودگی محیط: متوسط با فاصله خزشی 20 میلی متر بر کیلو ولت
تلفات بار مطابق گروه A استاندارد DIN 42500 (دستورالعمل تعیین الزامات ، معیارهای ارزیابی فنی و آزمون های توانیر)
تلفات بی باری مطابق گروه B´ استاندارد DIN 42500 (دستورالعمل تعیین الزامات ، معیارهای ارزیابی فنی و آزمون های توانیر)
تلفات بی باری: 375 وات
ابعاد ترانس ۱۶۰kVA (ارتفاع×عرض×طول): 1108×730×1492
