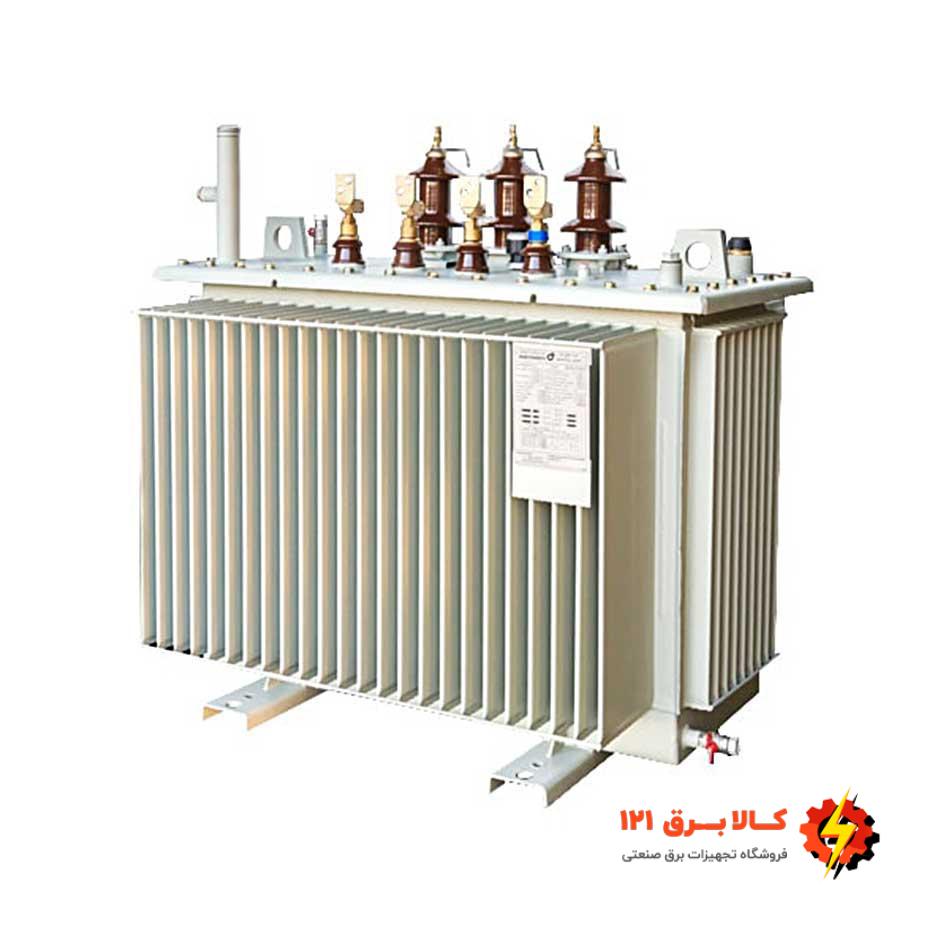

ترانسفورماتور روغنی نرمال 315KVA ردیف 11جهت ثبت سفارش تماس بگیریدNormal oil transformer 315KVA row 11

مشخصات فنی ترانسفورماتور روغنی نرمال 315KVA ردیف 11 ایران ترانسفو

ترانسفورماتور نرمال 315KVA دارای توان نامی 315 کیلو ولت آمپر می باشد و قادر است ولتاژ ورودی به سیم پیچ اولیه یا فشار قوی خود را به عنوان ترانسفورماتور کاهنده از 11 کیلو ولت به ولتاژ خروجی در سیم پیچ ثانویه و یا فشار ضعیف 0.4 کیلو ولت تبدیل نماید. از طرفی توجه داشته باشید که این ترانس در رده فرکانس نامی 50 هرتز عمل می کند و دارای حداکثر دمای محیط 40 درجه است. همچنین گروه برداری مربوط به این دستگاه Dyn5 می باشد که بیانگر اتصالات سیم پیچ اولیه و ثانویه به صورت سه فاز و به ترتیب به شکل مثلث و ستاره- نول می باشد.

کلید تنظیم ولتاژ ترانسفورماتور روغنی نرمال ایران ترانسفو

برای اینکه بتوانید ولتاژ را در یک ترانسفورماتور روغنی تنظیم نمایید نیاز به استفاده از کلید تنظیم ولتاز می باشد. چرا که این کلید قادر است تغییرات جزئی را در شبکه ولتاژ ایجاد نماید. این کار به راحتی با تغییر تعداد دور در سیم پیچ فشار قوی امکان پذیر می باشد، این تغییرات جزئی به گونه ای هستند که با تغییر در تعداد دور سیم پیچ فشار قوی جبران می شوند و ولتاژ مورد نیاز مصرف کننده ثابت باقی می ماند. البته لازم به ذکر است که تغییر دادن نقاط اتصال، استفاده از انشعابات سیم پیچ فشار قوی در حالت بی برقی تنها به وسیله کلید تنظیم ولتاژ انجام می پذیرد. بازه ای که ترانسفورماتور ها در آن محدوده تغییر می کنند شامل موارد زیر می شود؛

• ترانسفورماتورهای ردیف 11 و 33 کیلو ولت %2.5 × 2 ±
• ترانسفورماتور ردیف 20 کیلو ولت تا قدرت 200 کیلو ولت آمپر %4±
• ترانسفورماتور ردیف 20 کیلو ولت در محدوده قدرت بین 200 کیلو ولت آمپر تا 2500 کیلو ولت آمپر %2.5 × 2 ±

توجه داشته باشید که تغییر و یا تنظیم ولتاژ در بخش فشار ضعیف به ندرت اتفاق می افتد و به طور کلی ترانسفورماتور روغنی نرمال تولید شده توسط شرکتهای ترانسفورماتور توزیع زنگان، ایران ترانسفو ری و البته ترانسفورماتورسازی کوشکن به طور معمول در طرف فشار ضعیف و در حالت بی باری دارای ولتاژ سه فاز 400 ولت و ولتاژ تک فاز 231 ولت می باشند. برای پی بردن به مشخصات مورد نیاز به منظور انشعابات و حالات مختلف کلید تنظیم ولتاژ تنها کافی است به پلاک مشخصات مراجعه فرمایید. با این حال لازم به ذکر است که توضیحات داده شده مربوط به کلید تنظیم ولتاژ ترانسفورماتورهای نرمال بوده و در صورتی که تمای به سفارش انواع خاص ترانسفورماتور سه فاز را داشته باشید می بایست مشخصات کلید و حالاتهای مختلف و درصد تغییر ولتاژ توسط مشتریان تعیین شود و سپس در طراحی توسط مهندسین لحاظ گردد.

تابلو مشخصات ترانسفورماتور روغنی نرمال ایران ترانسفو

تابلو مشخصات روی ترانسفورماتور توزیع بیانگر تمامی اطلاعات لازم روی دیواره ترانسفورماتور بوده که برای شناسایی هر ترانسفورماتور به طور معمول در سمت فشار ضعیف نصب می گردد. قبل از هر گونه استفاده ای از ترانسفورماتور کاربران می بایست این مشخصات را مطالعه نمایند و از طریق تابلو مشخصات محصول درخواستی خود را بررسی کنند و در صورت مغایرت حتما به نمایندگی ایران ترانسفو اطلاع دهند. اطلاعات موجود در تابلو مشخصات به صورت خلاصه می باشند و شامل مدل، شماره سریال، سال ساخت، استاندارد مورد استفاده، قدرت اسمی (KVA)، ولتاژ نامی ترانسفورماتور در فشار قوی و ضعیف (V)، جریان نامی سمت فشار قوی و ضعیف (A)، سیستم خنک کنندگی، نوع عایق بندی ترانسفورماتور، گروه برداری یا گروه اتصال، فرکانس نامی، نوع روغن، تصویر شماتیکی از کلید تنظیم ولتاژ، وزن روغن به تن و وزن کل به تن، درصد ولتاژ اتصال کوتاه یا نرخ امپدانس، می گردد.

ابعاد و مشخصات فنی ترانسفورماتور ۳۱۵KVA  ردیف 11ایران ترانسفو:

1. استاندارد *IEC60076
2. ولتاژ اسمی: ۲۰kV
3. توان اسمی: ۲۵۰KVA
4. جریان خروجی نامی: ۴۵۵A
5. نوع خنک کنندگی: *ONAN
6. نوع روغن: معدنی
7. LV بوشینگ : (DT ۱/۶۳۰(۴
8. HV بوشینگ: (۳)۲۰/۲۵۰-۵۰۰
9. فرکانس کارکرد: ۵۰
10. مدت زمان اتصال کوتاه: ۲
11. بیشنه دمای محیط: ۴۵
12. ارتفاع نصب: ۱۰۰۰ متر
13. فام رنگ: RAL7032
14. Sight glass: دارد
15. فاصله چرخ ها: ۵۲۰ میلی متر
16. ابعاد ترانس ۳۱۵kVA ردیف 11: 1356×840×1244
